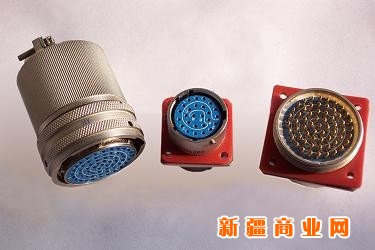

电连接器Y11系列

Y11系列圆形密封电连接器具有快速连接，快速分离，体积小，重量轻之特点，采用内卡口式锁紧方式，接触件端接为焊接式，壳体有屏蔽式和非屏蔽式，使用便捷，通用性好，功能多样，规格齐全，符合GJB101A—97要求。。http://www.txhkdz.com/

1、环境技术性能
　　工作温度：–55℃～+125℃
　　相对湿度：40℃时达95﹪
　　工作高度：海拔30000m
　　振动：频率10Hz～2000Hz，加速度196m/s²
　　冲击：加速度490m/s²
　　防盐雾、防雨淋、防沙尘等性能符合GJBI01A—97要求
　　气密性：耐气压≥0.2Mpa（灌胶密封型插座）
2、电气性能
　　接触电阻及额定电流：

接触件规格（㎜）	接触电阻（ m Ω）	额定电流（ A ）
￠ 1.0	≤ 5	5
￠ 1.5	≤ 3	10

　　外壳间电连续性≤200mΩ
　　屏蔽外壳间电连续性≤5mΩ
　　电磁干扰8000MHZ时，最低衰减45dB

　　额定电压、耐电压及绝缘电阻： 　　

工作环境	额定电压（ V ）	耐电压（ V ）	绝缘电阻（ m Ω）
常温常压	500	1500	≥ 3000
湿热	500	500	≥ 20
高温	500		≥ 500
低气压条件1 Kpa	150	200	–

　　

　　压接式针孔轴向负荷（参照国军标GJB101A）：
3、机械性能：
　　壳体：高强度铝合金材料、铜合金材料
　　非屏蔽镀层：阳极氧化着色
　　屏蔽镀层：化学镀镍
　　绝缘体：耐热热塑性材料
　　封线体和密封圈：硅橡胶材料
　　接触件：铜合金材料 镀层 金
　　机械寿命：500次
