规格:10-160KPa
数量:500
价格:价格电议
赛途仪器仪表公司前身是布莱迪仪器仪表公司上海分公司，是一家以压力仪表、温度仪表、气体减压器、仪表阀门生产为主导，及产品开发、设计、生产以及自动化控制仪表成套为一体的仪表工业企业，在中国上海、天津、北京分别建有工厂，在微压、微差压、差压、高静压差压，特殊防腐化学密封仪表方面有着丰富的生产、开发经验，公司产品销往北美、欧洲以及东南亚市场，和国内市场。
详细介绍

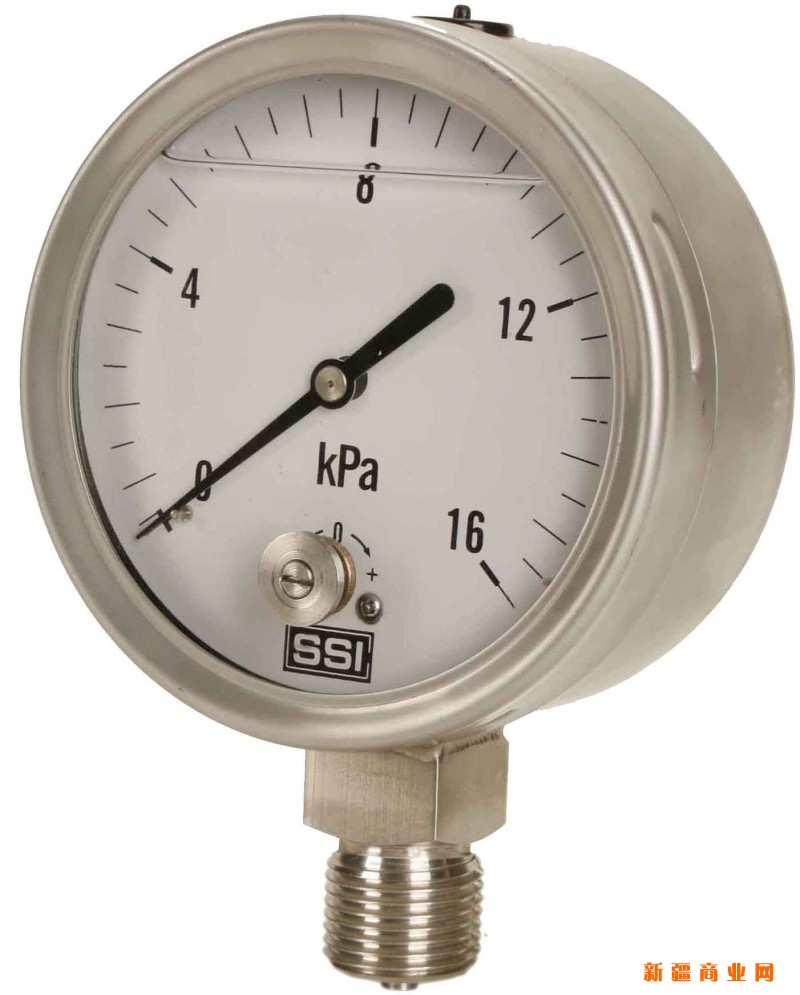

结构原理:仪表由测量系统（包括接头膜盒等）、传动机构、指示装置和外壳组成。当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。
产品应用:膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。
主要技术指标 ：
○标度范围、精确度等级及重量
| 型号 | 标度范围（kpa） | 精确度等级 | 重量（kg） | ||
| 正压 | 负压 | 正负压 | |||
|
YE-100 YE-150 |
0～1.6 | -1.6～0 | -0.8～0.8 | 2.5 | 0.5 |
| 0～2.5 | -2.5-0 | -1.2～1.2 | |||
| 0～4 | -4～0 | -2～+2 | |||
| 0～6 | -6～0 | -3～+3 | |||
| 0～10 | -10～0 | -5～+5 | |||
| 0～16 | -16～0 | -8～+8 | |||
| 0～25 | -25～0 | -12～+12 | |||
| 0～40 | -40～0 | -20～+20 | |||
| 0～60 | |||||
○温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/10℃。
○导（测）压系统及外壳等主要零件的材质。
| 零件名称 | 材料编号 |
| 接头 | 黄铜Hpb59-1 |
| 膜盒 | 锡青铜QSn6.5-0.1 |
| 齿轮传动机构 | 铜Hpb59-1 |
| 表壳，罩壳 | 冷轧钢板20 |
○工作位置、环境：仪表垂直安装，工作环境温度-25～55℃；相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
| 型号 | D | H | L |
d |
h |
□S |
| YE-100 | Φ 100 | 90 | 20 | M20×1.5 | 17 | □22 |
| YE-150 | Φ150 | 118 | 20 | M20×1.5 | 17 | □22 |
外形尺寸 ：
