点击图片查看原图
[VIP第6年] 指数:5
通过新疆商业网认证
本品为β萘磺酸甲醛缩合物。物理化学性能稳定，效果好，是一种高性能的超塑化剂。具有高分散性、非引气性、非缓凝性的特点，减水率高，对混凝土各龄期的强度都有大幅度的提高，适应性广泛。混凝土掺入本品后，能大大改善混凝土的和易性、施工性，提高混凝土的流动度。
本品对钢筋无锈蚀，广泛应用于交通、水利水电、能源基地、商混、民用建筑等的现浇、预制的钢筋混凝土、预应力混凝土、大流动性混凝土、泵送混凝土、自流平混凝土、大坝混凝土、商品混凝土。
一、主要技术性能

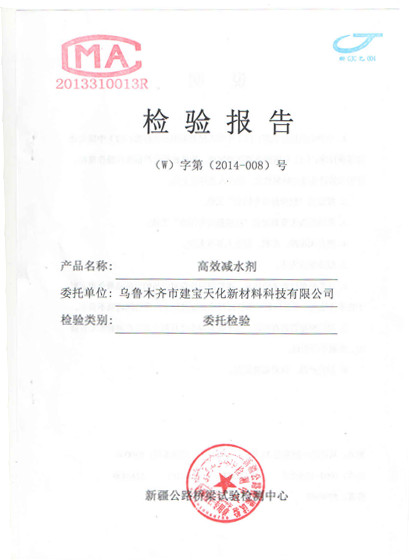

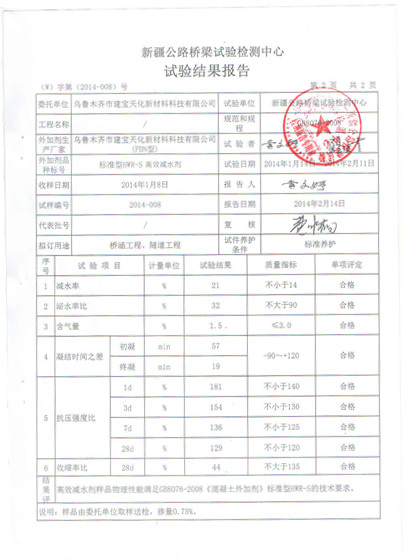

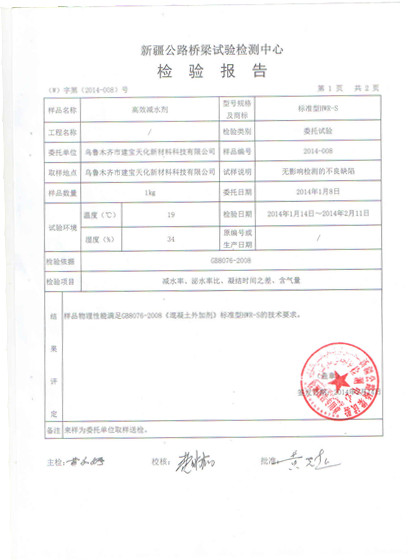

1. 符合混凝土外加剂GB8076-2008一等品技术要求。
2. 本品为黄褐色粉体，易溶于水，溶液性能稳定。
3. 掺量为胶凝材料重量的0.5%--1.5%，减水率可达18%--25%，推荐掺量为0.75%；添加本品后可使混凝土早期强度提高50%以上，28天强度提高30%以上。
4. 推荐参量C30为0.8%、C40为1%、C50为1.2%。
5. 在相同水胶比情况下，掺入FDN（0.75%）可使混凝土塌落度提高2--3倍，大大改善混凝土的和易性。
6. 当混凝土的强度、塌落度相同的情况下，掺入FDN（0.75%），可节省水泥15--20%。
7. 改善混凝土的各项性能，提高混凝土的和易性、抗渗性、耐久性，适宜配制高强度、高性能混凝土。
二、使用方法
1. 通过混凝土试配试验确定合适的掺量，推荐掺量为总胶凝材料重量的0.5%--1.5%，具体掺量可通过混凝土试配试验确定。
2. 本品的掺量与水泥的品种、掺合料的品种、环境温度、混凝土性能要求有直接的关系，综合诸多因素确定最佳掺量。
3.本品也可以配制成液体使用，液体浓度宜控制在30%左右。
三、说明
由于水泥品种、组分十分复杂，而且矿物掺合料品质差别较大，在使用本品的过程中必须通过试验来确定最佳掺量、确定最适合的掺入方法。本品的最高掺量是通过适应性试验确定的，但如果胶凝材料的品质十分差且不宜更换时，可以进一步提高掺量，以弥补胶凝材料的缺陷。
四、包装贮存
1. 本品采用编织袋内衬PVC膜包装，每袋净重40kg。
2. 本品应存放于干燥库房内，防潮、防火。
3. 本品保质期为贰年，在保质期内受潮结块，经磨碎后仍可使用，或者直接配制成溶液使用。
