大型地面光伏电站应用范围:可在沿海滩涂、戈壁荒地、城郊空旷无遮阳地区建造大型地面光伏电站,属于分布式发电系统的重要部分之一。
解决方案:

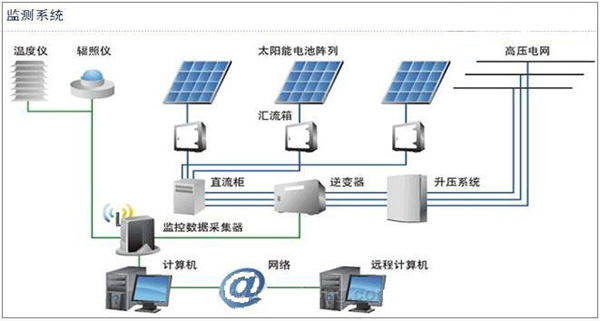

大型地面光伏电站由光伏发电系统、逆变系统和并网接入系统等三部分组成。电站发电系统的基本设备包括光伏电池组件、光伏方阵支架、直流汇流箱、直流配电柜、并网逆变器、交流配电柜、升压变压器等设备,另外还有电站监控装置和环境监测装置。
大型地面光伏电站,其运行模式是在有太阳辐射的条件下,太阳能组件阵列输出的电能,经过直流汇流箱集中送入直流配电柜,由并网逆变器逆变成交流电,再经由升压变压器升压后并入电网,利用电网远距离输到终端用户。
![](http://www.xjsyw.com/file/upload/201304/16/18-47-53-80-42201.jpg)
方案特点:
整个发电系统无需考虑储能,在电网的支持下完全达到电能的最大利用率;
系统稳定可靠,易建设、易维护;
利用太阳能集中大规模发电,节能环保,对国家节能减排任务作出贡献;
有利于保护优良的生态环境,调整能源消费结构;
系统参数(10MWp大型地面光伏电站主要配置表)
项目 |
型号 |
数量 |
总装机容量 |
10MWp |
|
太阳电池组件 |
- |
总计容量10MWp |
太阳电池组件支架 |
镀锌角钢 |
- |
方阵防雷接线箱 |
喷塑密封 |
240台 |
直流防雷配电柜 |
500KW |
20台 |
光伏并网逆变器 |
500KW |
20台 |
交流配电柜 |
1MW |
10台 |
升压变压器 |
1250KVA |
10台 |
电流互感器 |
- |
10套 |
断路器 |
- |
10套 |
隔离开关 |
- |
10套 |
计量装置 |
- |
10台 |
防雷及接地装置 |
- |
20套 |
控制检测传输系统 |
- |
1套 |
